M300燃?xì)夂姘到y(tǒng)
說明：
本設備由使用方提出的具體燃料及使用的要求由制造方定制加工：設備制造參照歐洲工業燃?xì)鈽?biāo)準EN746，所選元器件都確保安全及相關的認證，但本設備的管路及控制設計僅符合定制方的要求，配件實施HWS線澆注包子的預熱工藝手段，如果改變使用的燃料及功能，請聯系制造方，由制造方對設備進行評定，以確定是否能夠使用；
系統設計要求：
該燃?xì)夂姘到y(tǒng)配套使用于HWS線澆注機包子的預熱與保溫之用。澆注機包子的有效尺寸約1650*650*600mm。在城市煤氣熱值約3500±100大卡/m3、使用點壓力0.030~0.035kg·f/cm2助燃下，約60分鐘把該澆注包升溫至1200℃。
該系統要求制作在一個單體上。單體上裝有燃?xì)恻c(diǎn)火、控制、安全保護、吹風的燃?xì)夤ぷ飨到y(tǒng)，強排風燒嘴通過連接管道，可以塞入澆注包頂部Φ131mm的孔徑里進行對包體加溫（燒嘴與單體連接管道不短于3米）。
該系統需要噴出的火焰熱能可以調節，在需要的時候?qū)沧鼫鼗鸷婵尽?/span>
技術參數：
燃料(Fuel gas)：城市管道煤氣（上海城煤公司供應）
熱值（CALORIE Vaue）：3500kcal/m3
燃?xì)馊肟趬毫Γ捍笥?5毫巴
爐子工作溫度：最大1200攝氏度
燒嘴功率：140Kw 可調節比為1：4
燒嘴數量：1支
控制方式：間隙式式作方式，變頻比例式調節。
供應電源：380V 50Hz 3PHS (三相 380V/50Hz),風機工作頻率：20hz 到 90Hz馬達轉速900r.pm to 7,500r.pm)

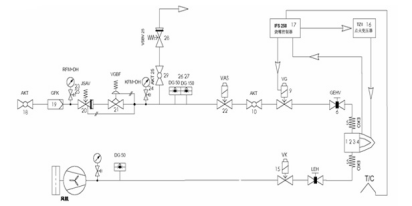

安裝連接圖
燃燒系統說明：
M300燃燒管路及控制所設計的工業燃?xì)馊紵到y(tǒng)是按照歐洲燃?xì)夤I(yè)安全標準設計，所有的單體設備均符合EN 161和EN746-2歐盟燃?xì)夤I(yè)產品制造和安全標準。
在燃?xì)庵鞴苈分邪凑杖細饬飨虬ǎ?/span>
1．球閥AKT：檢修或調試時燃?xì)饪偣苁謩?dòng)切斷。每次打開時一定要緩慢開啟，避免高壓燃?xì)鈱?duì)下游管路系統中各設備的沖擊，尤其是對燃?xì)鉁p壓閥GDJ的沖擊。
2．高壓端壓力表RFM或KFM及壓力表保護按鈕DH：就地顯示燃?xì)獾墓?jié)點壓力，以便作為調整的依據，DH為壓力表保護按鈕，需要顯示壓力時按下，松開后壓力表歸零，避免高壓氣體長期頂在壓力表內彈簧上，造成顯示誤差。
3．燃?xì)膺^(guò)濾器GFK：過濾燃?xì)饨橘|(zhì)。
4．機械式安全切斷閥JSAV：管道內燃?xì)獬瑝汉笞詣?dòng)切斷燃?xì)夤┙o，保護燃?xì)鉁p壓閥VGBF下游的低壓設備。需要在閥后下游管道上取壓作為調節信號，取壓點距離減壓閥VGBF出口應盡量保證大于等于5倍的管徑。故障處理后，需要人員到現場手動復位。
5．燃?xì)鉁p壓穩壓閥GDJ：自力式減壓閥，減壓并維持系統穩定的燃?xì)鈮毫Α，F(xiàn)根據不同耐壓等級分為：0.5BAR，1BAR和4BAR三個等級。需要在閥后下游管道上取壓作為調節信號，取壓點距離減壓閥出口應盡量保證大于等于5倍的管徑。 本系統選擇的GDJ輸入要求小于500mbar，輸出壓力為12-25mbar可調節；
6．低壓端壓力表KFM及壓力表保護按鈕DH：顯示燃?xì)鉁p壓閥出口端壓力。
7．超壓放散閥VSBV：管道內燃?xì)鈮毫Τ^(guò)設定危險值后，自動開啟，將高壓燃?xì)忉尫诺酱髿狻７派⒐艿缿?yīng)接到車間外。
8．高壓和低壓保護壓力開關DG：監測管道中的燃?xì)鈮毫?，設定監測的高限和低限，一旦出現壓力超高或過低，均會有開關量輸出到上位的安全系統，切斷下游總管的電磁或電動安全切斷閥VAS240R/NW。
9．電磁或電動安全切斷閥VG或VK：常閉閥（未通電情況下閥門的自然狀態），緊急狀態下，切斷燃?xì)饪偣┙o。
10．手動流量調節閥GEHV，用于手動調節空氣流量，實現空燃比例，調整燒嘴全功率燃燒時的狀態。
在空氣總管路中按照空氣流向包括：
1. 壓力表KFM及壓力表保護按鈕DH：就地顯示風機出口空氣壓力。DH為壓力表保護按鈕，需要顯示壓力時按下，松開后壓力表歸零，避免高壓氣體長期頂在壓力表內彈簧上，造成顯示誤差。
2. 空氣低壓保護壓力開關DG：監測風機出口的空氣壓力，設定監測的低限，一旦出現壓力過低，會有開關量輸出到上位的安全系統，報警。

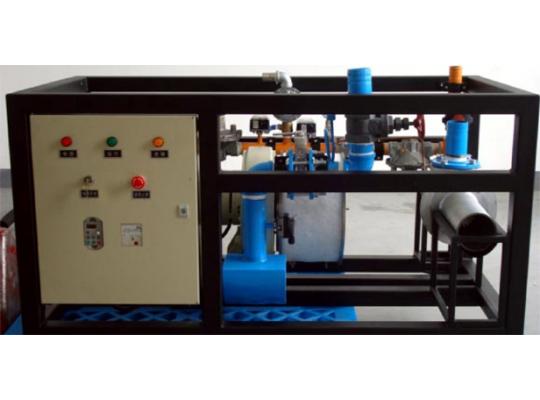

控制箱面板及內部
控制系統：
1. 燒嘴控制器IFS137B：接收點火信號后執行點火程序，打開燃?xì)夤苈冯姶砰yVAS，同時給點火變壓器TZI供電，在燒嘴漩流片處打火，點火后經過火焰安全驗證時間，火焰電流能穩定持續的回到控制器，則IFS137B停止給點火變壓器TZI的供電，進入正常的火焰監測；如果火焰沒有點著或故障熄滅后，IFS 37B立即關閉燃?xì)怆姶砰yVAS，切斷燃?xì)夤┙o，同時輸出報警信號。
2. 點火變壓器 TZI：由燒嘴控制器控制，通過點火電極，在燒嘴漩流片處打電火花點火。
3. 安裝了先進的變頻的風機馬達，配合埃默生EV1000P的節能變頻器，可大范圍內的調節風量，并通過測量風壓的管路接通空燃比例閥GIK實現燃?xì)獾淖詣?dòng)調節；同時可根據工藝的需求，設置變頻器的程序來自動調節燃燒工況；
安裝：
M300為撬裝式整體安裝的設計，燒嘴通過軟連接延伸最長5米；風機、管路及控制系統均已完裝完畢。運至工廠安裝前確保燃料管路已接至設備前1米內，通過軟連接接至DN40的球閥入口處即可；燃料管路供應的壓力應在75mbar至350mbar之前，超過此范內內的壓力設備會發生安全自鎖定；
安全切斷閥
機械安全切斷閥A，不受電路控制超壓功斷，功斷后需人工旋開上部的塑料手柄并提起后才能重新開啟；
調試運行
M300設備首次調試為供應商現場安裝調式，首次調式成功運行后，只要不改變?nèi)紵那闆r下，無需再進行調節，只需開啟啟動開關即可全自動運行。但根據工況需要通過調整變頻的的工作方式來調節工藝要求；如下：
額定大小燃燒方式：將風機變頻器恒定在某一頻率下的工作方式；即啟/停工作方式。
手動調節：開啟后通過調節變頻器面板上的旋鈕改變頻率，調整大小火，直至停機；即啟/調節/停工作方式；
自動軟啟動方式：首先將風機變頻器設定較低頻率下（小于50 Hz小火裝態）啟動，運行時間1-30分鐘，然后轉入高頻率大于50Hz（大火狀態）運行；即雙段火運行方式，啟動/小火/大火/關閉模式；
工藝控制模式：可以根據工藝的要求，通過預先設定風機變頻器的工作模式來改變?nèi)紵那闆r，即多段火可變模式，啟動/小火/大火/**/**停止；
設備箱體內的閥門不得隨意調節或關閥，如需改變用途或調整功率，需由供應商技術人員在場；
操作維護
本設備在使用過程中應有專人負責，做好排次的交接工作；
主閥：設備前端的主閥必須由車間負責管理，只有當需要設備待機時才能開啟；非連續工作的下班，節假日時間應保持關閉裝態，并作好開、關記錄；
運行操作：當設備處于待機狀態后交由當班的操作人員，操作人員必須是通過培訓已掌握設備運行的人員，未經培訓或不合格的人員決對不能操作本設備；
緊急安全切斷；當設備發生機械緊急安全功斷后，操作人員不能自已處理，必須上報車間負責人員，以及設備科管理人員，由設備科管理人員開啟手動復位開關后再運行，事情應查情原因并記錄、上報等；非機械安全功斷的可由當班人員自行重啟，但最多重啟次數為2次，超過2次以下的要求上報，并按第一種情況處理；
變頻器的運行調節：M300是通過調節變頻器的工作模式來實現控制燃燒的工況及時間的，所以變頻器的工作模試由車間負責人，設備科以及技術部共同研究確定后再進行調整的，當班操作人員不得對其進行調節；所有調節都必須設定密碼保護，密碼交由設備科負責人員保進行保管；
日常維護：
進風過濾棉需要定期更換或清洗：定期（每周）檢查風機過濾器外罩的過濾棉，由車間負責人根據情況決定更換或清洗；
定期檢查壓力表（每月），每月檢查一次壓力表指針讀數是否準確；如發現在零位不準時需手動調校；
每3個月檢查控制箱是否積塵：本設備由于變頻器帶有散熱風扇，可能造成表制箱內通風積塵，如發現各塵需要及時清掃；
每年對設備進行檢修一次：由上海昂步熱能設備有限公司每年對設備進行一次檢查；
