熱風方案
需方的要求如下：
由于搬遷廠房需要將現在的一臺燃LPG的燃燒機改為燃使用燃料為天然氣（NG）；
將現在電加熱的熱風爐改為用天然氣加熱方式；
Technical Data ( 技術參數 )
燃料：天然氣
熱值: 8500kcal/m3
Fuel: Nature Gas
Calorie Value:8,500kcal/m3
燒嘴功率: Max58KW
Burner Capacity: Max 58Kw/
爐子工作溫度： 120C
用途: 熱風發生器
Furnace Temperature:
Function:
燒嘴數量: 2 套
控制方式: 連續控制，比例式控制
Burner Quantity: 2 set
Control Mode: Auto control Continuous
電源: 三相380V 50HZ (單相 220V/50Hz)
Power supply: 415V 3PHS (220V/50Hz 1PHS)
FUEL:
標準的管道天然氣，要求燃?xì)夤艿酪淹ㄖ翣t前，天然氣的壓力已減至70-150mbar;
VOLTAGE: 415/230V
供應電壓
BURNER: 線性熱風燒嘴，比例精確控制方式
AD處理用的燃燒機的安裝調試：
目前用戶的燃燒機為日本生產的LPG燃燒機一臺，型號KG-5WEN 58KW 燃料為LPG，3/8”管道接口，為AD處理機用的燃燒機，考慮到從液化石油氣改天然氣的燃燒機主要為天然氣的熱值較液化石油氣低，所以可能需要更換燃?xì)怆姶砰y以及管道接口，并重新安裝調試，故此項僅收到安裝調試費用；
需方提供的燃LPG燃?xì)馊紵龣C圖
2、圈付機用的燃燒機及熱風爐電改氣部分；
我們提供一整套精確比例式調節方式的線性熱風燒嘴系統作為燃燒機以及改造目前的電加熱系統；
由于之前的電加熱系統空間較小，無排煙管道，所以我們選用直接熱風方式的線性燒嘴來替換目的熱風系統，而不是采購傳統的熱交換器的方案；
供應范圍如下：
(1)美國MIDCO線性熱風燒嘴1只；
(2)DN25的天然氣管路一套，
(3)點火管路系統
(4)Combustion Control Panel燃燒器控制柜，以及全自動控制系統；
(5)前期調試并正常運行后，后期再提供有限的指導及維護服務；
(6)Document 操作說明及相關的文檔；

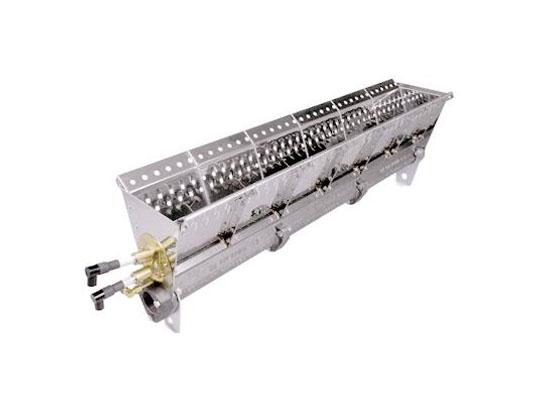

線性燒嘴
美國MIDCO公司生產的線性熱風燒嘴，(或稱 make-air burners)是一種直接出熱風的燒嘴，由于天然氣能完全燃燒無雜質，故可以將燃燒后的煙氣與需加熱的空氣一并送出使用；該種燃燒機廣泛用于各種低溫加熱的場所，廣泛的應用于大空間加熱的空調系統中；
天然氣管路
帶點火管路的天然氣管種，主管路為DN25， 點火管路為3/8”, 管路符合歐洲EN267燃?xì)鈽?biāo)準，通過線性比例調節閥以及能接收4-20mA信號的伺服馬達IC40A2A 精確調節火焰大??；
CONTROL PANEL:
控制柜：
電源供應為230V/400V的兩相及三相動力電源；
熱供整 全套設備的自動控制，主控制器為德國Krom//Schroeder公司的燃燒控制器 IFS137B；
比例控制儀為丹麥丹納赫的KS40
火焰監測為離子電流監測模式，通過火焰燃燒產生的離子電流形成的回路輸入至火焰監測控制器，在任何失火的情況下立即關閉安全電磁閥；
Power On/Off Switch
電源開關
Burner On/Off push buttons
燃燒器開關按鈕
指示燈顯示：
Power on（得電）
Interlocks proven（互鎖通過）
Purging（吹掃）
Purge complete 吹掃完成(Ready to start準備點火)
Pilot 點火及長明火的自動控制與監測系統；
Main Burner On燃燒器運行
Flame Failure Alarm火焰熄滅報警
An alarm-fault light reset pushbutton is employed to reset the alarm indicators. An emergency stop push button is also included. These pushbuttons are also door mounted.
帶報警指示的復位按鈕，用來復位報警。還包括緊急停按鈕。這些按鈕都安裝在控制柜面板上。
PROCESS AIR FAN INCLUDED
工藝風機 (自備部分)
將線性燒嘴安裝至目前電加熱的位置，兩臺離心式風機吹入冷風，通過線性燒嘴燃燒后與助燃風一起形成熱風吹入工需加熱的空間，而線性燒嘴有1：10的大范圍的可調比例，可以精確自動控溫；非常小的空間需求從而無需改變現在電加熱的空間及增添其它的換熱設備；

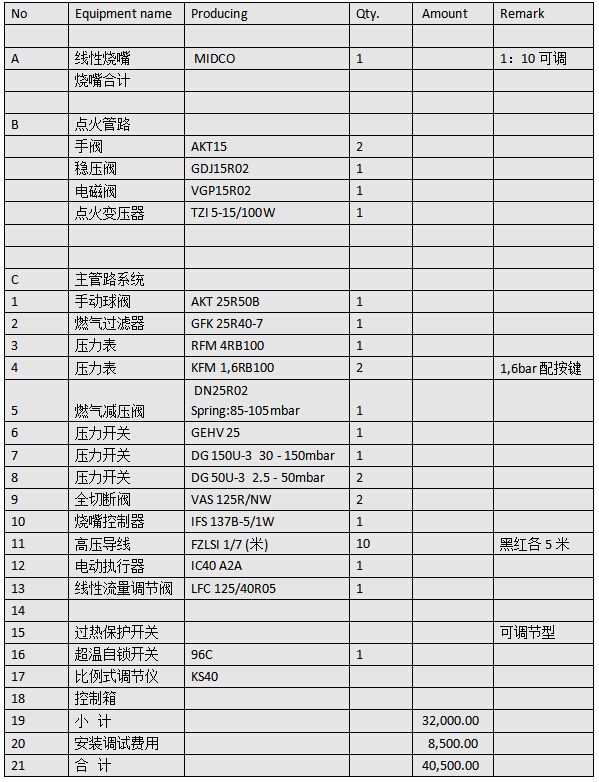

報價清單如下：
1、AD處理用的燃燒機的安裝調試：RMB 8，500元；
2、圈付機用的燃燒機及熱風爐電改氣部分: RMB40,500.00 （詳細清單附后）
